PEL 是以聚二醇（PAG）為主成分，聚合物與過氯酸鋰（高氯酸鋰）等鹽類復合生成的離子傳導性導電功能助劑。
    本產(chǎn)品系列基于各類樹脂相溶性，以ＰＥＬ－２０Ａ為主分為幾種型號，應用于各類聚氨酯產(chǎn)品。

PEL的離子傳導性原理

   通常，過氯酸鋰（高氯酸鋰）等過氯酸鹽在無水或溶劑存在下，陰離子與陽離子結(jié)合，以固體鹽的狀態(tài)存在，直接與聚合物混入時并沒有離子傳導性。

圖1 PEL的離子傳導性發(fā)現(xiàn)概念圖。

PEL首先將復合化的過氯酸鋰（高氯酸鋰）等鹽類的陽離子通過聚二醇（PAG）中的醚氧溶劑化進行離解。
離解的離子類通過聚二醇（PAG）分子振動呈現(xiàn)容易移動狀態(tài)，在外部電場作用下向相應電極移動，產(chǎn)生離子傳導性。
此機理與季銨鹽類表面活性劑系列的導電助劑不同，不需要空氣中的水分幫助離子傳導，因此在濕度降低條件下亦能保持導電性。

特征

如表1，各類PEL的復合聚合物末端都為羥基，使用異氰酸酯類的架橋劑可以使混合導電助劑后的樹脂得以固化。

使用案例

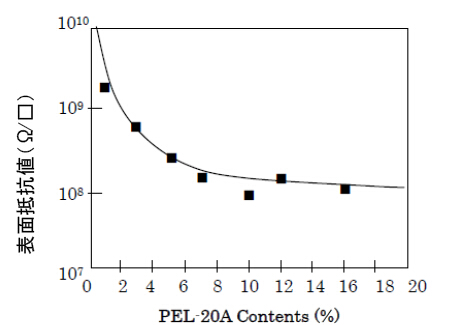

圖2，在聚氨酯中加入10% PEL-20A，可顯示表面電阻率變化。

在聚氨酯中加入10% PEL-20A，可以得到10⁹Ω/□程度的表面電阻率

圖3使用異氰酸酯類架橋劑對各類PEL用導電助劑成膜后，在各種濕度下表面電阻率值。

較廣的濕度條件下，可以呈現(xiàn)較穩(wěn)定的帶電防止性能。

PEL與各種樹脂的相容性

表2顯示PEL產(chǎn)品和各種樹脂的相溶性。（○-推薦樹脂，△-相容性一般，×-相溶不好）

使用時需注意事項

PEL在盡可能安全的條件下制造銷售，使用保存時注意避開易燃環(huán)境的場合。

避免PEL復合聚合物分解點以上的溫度加熱，避免與還原物質(zhì)接觸。

使用時參照SDS資料，有不明之處請垂詢。
